СІП кабель (самонесучий ізольований провід) - це багатожильний провід, який використовується для проведення повітряних ліній електропередачі. Відрізняється він відмінною ізоляцією кожної жили, витривалістю та високим показником міцності. Купити СІП-кабель можна в інтернет-магазині «DeWatt». Наші менеджери компетентні у питаннях електрообладнання, тому завжди допоможуть підібрати оптимальний провід з урахуванням усіх критеріїв та характеристик об'єкта.
Провід СІП складається з одного, двох або чотирьох провідників, кожен з яких має індивідуальне ізоляційне покриття, та які скручені між собою. Сфера застосування кабелю досить широка, адже його можна використовувати як у мережах із малою напругою (220 В), так і у високовольтних мережах із напруженням до 20 кВ. Провід відмінно тримає форму за рахунок міцного покриття, тому не розтягується і не провисає. При експлуатації виключені також ймовірності перекручування та скочування навіть за сильних поривів вітру.
Самонесучі проводи та їх характеристики
Сьогодні існує кілька різновидів СІП, які відрізняються кількістю жил, діаметром та іншими важливими технічними параметрами. Об'єднує всі кабелі самонесучі наявність ізоляційного шару та матеріал жил. Абсолютно всі моделі виготовляються з алюмінію, а дротів із міді просто не існує в цій категорії товарів. Січення поперечного перерізу дроту може бути наступним:
- мінімальний – 16мм² (є варіанти з 10мм²);
- максимальний - 120 мм² (виключення СІП-3 - 240 мм²)
Практично всі різновиди кабелів (крім СІП-3) розраховані на напругу 0,6/1,0 кВ, частотою 50 Гц, тому їх можна використовувати при монтажі повітряних магістралей для передачі електрики та подальшого її розподілу. Також вони підходять для зовнішньої проводки різних будівель, де можуть використовуватися як одно- або трифазне введення електроживлення.
Кабель СІП-3 відрізняється від інших модифікацій. Він розрахований на високу напругу (до 35 кВ), тому його застосовують для монтажу високовольтних ліній електропередач.
Абсолютно всі самонесучі ізольовані дроти стійкі до зовнішніх впливів, у тому числі сонячних випромінювань, морозу та вологи. Досягається це за рахунок якісної ізоляції із термопластичного поліетилену.
Всього існує 5 типів СІП дротів, що відрізняються своїми конструктивними особливостями:
- СІП-1 - у конструкцію входить від 1 до 4 фазних жил та 1 нульова або заземлююча. Основні жили виготовлені з алюмінію та захищені ізоляцією, нульова – сталеалюмінієва, без ізоляції.
- СІП-2 – має таку ж конструкцію, що й СІП-1, але всі жили ізольовані.
- СІП-3 - одножильний кабель, що складається із сталевого сердечника, обвитого дротом AlMgSi. Він розрахований на експлуатацію у мережах від 10 до 35 кВольт. Перетин кабелю 35-240 мм². Ізоляція виконана з поліетилену чорного кольору, тому ефективно захищає від УФ-випромінювання та перегріву. Дріт відрізняється високою стійкістю до будь-яких зовнішніх впливів та є дуже міцним.

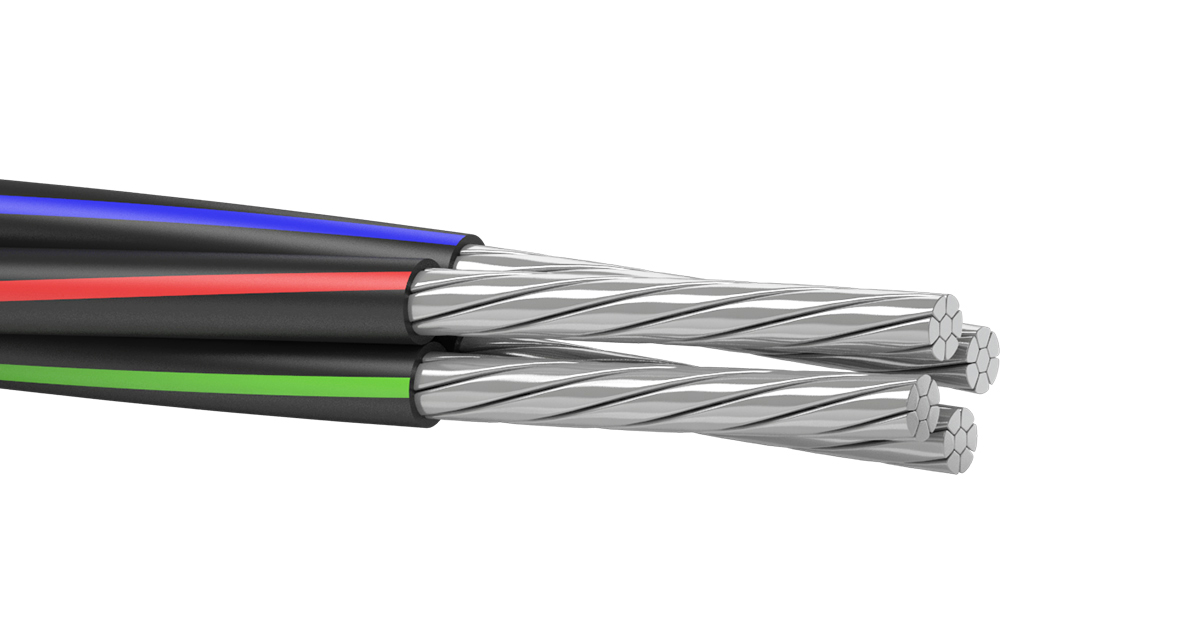

- СІП-4 - провід алюмінієвий СІП, в конструкцію якого не входить несуча жила. Через таку особливість цей різновид не застосовується для монтажу ЛЕП, але є дуже ефективним для відведення, підведення та розподілу електроенергії. Працює кабель в мережах напругою від 660 до 1000 В. Існують модифікації з перетином від 16 до 95 мм². Важливим моментом є те, що кабелі з малим перетином (до 25 мм²) мають правостороннє скручування, а моделі з великим перетином - лівостороннє. Ізоляційне покриття виконане із міцного поліетилену, який надійно захищає від атмосферних опадів та температурних коливань.
- СІП-5 - самонесучий провід, що має унікальне термоізоляційне покриття, виконане з поліетилену, пошитого силановим методом. Такий захист продовжує термін служби кабелю навіть за максимальної температури. СІП-5 конструктивно нагадує СІП-4 крім ізоляції. Застосовують його, як правило, для монтажу опор ЛЕП із напругою 2,5 кВ. Також він підходить для підведення вуличного освітлення до будинків.
Крім стандартних моделей існує СІП-7 (багато в чому схожий на СІП-3), здатний працювати на 110 кВ. Популярний також трос AsXSn – аналог СІП-5нг, виконаний з алюмінію та обшитий ПЕ ізоляцією. Він використовується для підведення електрики до щитової, лічильника чи автомата. Інші ж типи дротів заборонено заводити всередину будинків, оскільки вони є вогненебезпечними.
Основні переваги СІП проводів
Алюмінієві кабелі без ізоляції мають лише одну перевагу – дешевизна. Вони легші за мідні троси, тому досить часто використовуються для монтажу повітряних ЛЕП. Однак варто пам'ятати, що оголений кабель під високою напругою дуже небезпечний та при обриві лінії може статися страшне. Також відсутність ізоляції дає можливість шахраям непомітно приєднатися до мережі з метою крадіжки електроенергії.
Ізольований провід безпечніший та надійніший. Незважаючи на те, що його ціна вища, він є більш вигідним для споживачів.
Самонесучі ізольовані дроти СІП мають безліч переваг, у тому числі високий рівень безпеки для персоналу та простоту обслуговування. За ціною СІП кабель коштуватиме трохи дорожче, але ця різниця швидко окупиться. Вибрати саме цей тип кабелю має сенс з таких причин:
- мінімальні втрати електроенергії;
- захист від налипання льоду та мокрого снігу;
- знижуються ризики обривів ліній;
- простота монтажу та обслуговування;
- обслуговувати трос можна навіть під напругою за допомогою спеціального інструменту;
- не потрібно вирубувати дерева для прокладання ЛЕП;
- витрати на ремонт та монтаж нижче;
- мінімальні відступи до конструкцій;
- допускається монтаж на фасадах будівель;
- несанкціонована крадіжка електрики неможлива через складність конструкції ізоляційного шару.
Як обрати провід СІП
СІП кабелі вибирають із багатьох причин. Вони безпечні та надійні, їх легко монтувати та обслуговувати, вони забезпечують стабільну подачу електроенергії від носія до споживача.
Перш ніж купувати самонесучий провід, радимо ознайомитися з існуючими типами та їх відмінностями. Обов'язково враховуйте умови, в яких будуть використовуватися дроти.
Важливим параметром є переріз дроту. Цей параметр повинен відповідати напруги потужності навантаження на лінію. Для розрахунку необхідно скласти максимальні показники напруги всіх електроустановок, які будуть під'єднані до кабелю. Помилки не допускаються. Якщо вибрати надто тонкий кабель, він не витримає навантажень, почне грітися та незабаром його ізоляційний шар буде зруйновано. Внаслідок цього може статися пожежа.
Існують загальноприйняті нормативні документи, в яких описані всі параметри всіх категорій СІП та вимоги до них. Якщо Вам складно розібратися з технічними моментами, зверніться до наших менеджерів та вони допоможуть підібрати оптимальний варіант під Ваші вимоги.
Сила струму є одним із найважливіших характеристик під час вибору проводки. Чим більший цей параметр, тим більше має бути переріз. Проводи з різним перерізом витримують різну силу струму. Правильно підібраний кабель не нагріватиметься, його ізоляція буде стабільно надійною.
Якість ізоляції дуже важлива в процесі експлуатації проводів. Існують різні типи покриттів та практично всі вони є унікальними за характеристиками. Вибирайте такий тип, який підійде для умов, де буде встановлена повітряна лінія. Наприклад, для місць з постійним впливом УФ-променів потрібні дроти з ізоляцією зі світлостабілізованого ПЕ. Для регіонів зі складними кліматичними умовами краще використовувати СІП із термопластичною ізоляцією.
Купити провід алюмінієвий в магазині «DeWatt»
Якісний кабель алюмінієвий СІП можна придбати в інтернет-магазині «DeWatt». Пропонуємо дроти різних типів та перетинів, в тому числі СІП-1, СІП-2, СІП-3, СІП-4, СІП-5 та AsXSn. У нас є двожильні та чотирьохжильні проводи самонесучі ізольовані з перерізом від 10 мм² до 240 мм².
FAQ
Які переваги мають СІП дроти?
Переваг у самонесучих ізольованих проводів багато та основними є наступні:
- відмінна стійкість на зовнішніх факторів;
- простота монтажу та обслуговування;
- наявність спеціальної жили підвищеної щільності;
- стабільність та довговічність.
Яка сфера використання дротів СІП?
Дроти СІП-1 та СІП-2 оптимальні для використання в магістральних лініях електропередач або ліній постачання, що йдуть із зовнішнього боку будівлі.
СІП-4 та СІП 5 можуть використовуватись в ЛЕП, що змонтовані в місцях з постійним впливом УФ випромінювання. Ці кабелі мають стійку до температур ізоляцію, що не горить.
На які параметри треба звертати увагу при виборі дроту?
Важливими характеристиками кабелів являються:
- сфера використання: для повітряних ЛЕП чи монтажу в будівлях;
- кількість фаз;
- номінальна потужність.
