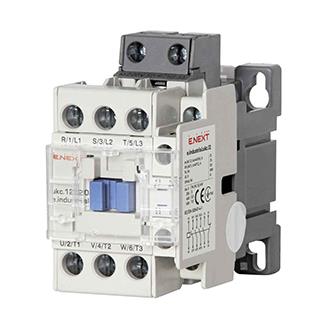

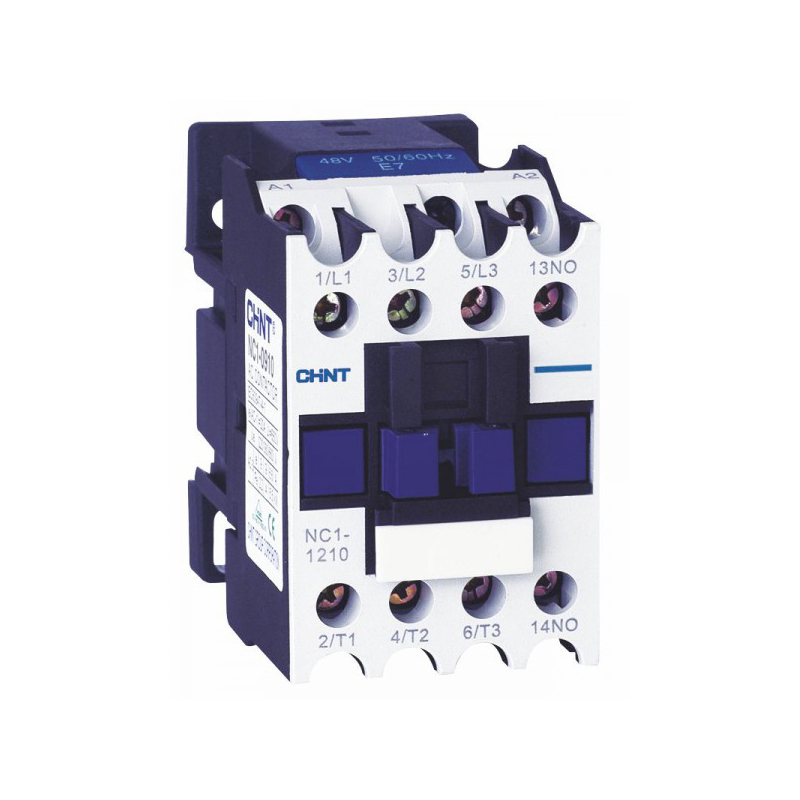

Контактори і магнітні пускачі
Магнітний пускач та контактори використовуються для дистанційного керування силовими двигунами, а також для перерозподілу в ланцюгах нагріву насосів та вентиляційних систем. Пускачі магнітні відповідають за запуск, зупинку, реверс та захист устаткування. Від звичайних автоматичних вимикачів вони відрізняються тим, що можуть використовуватися при частих відключеннях в нормальному режимі. Допустиме відхилення напруги в мережі складає 110% для головного ланцюга та 85-110% для керуючих ліній. В той же час подібні контактори не можуть використовуватися в якості автоматики для одиничних відключень.
В нашому інтернет-магазині Ви зможете купити магнітний пускач, що здатний працювати в інтенсивному режимі для відключення силових ліній. Пропонуємо якісну продукцію за цінами виробника, гарантуємо високу зносостійкість приладів та комплектуючих. В каталозі представлені пристрої, оснащені кнопками та рубильниками для перевірки працездатності. Жодна з моделей не має ручного керування, адже за всі процеси відбуваються завдяки магнітній котушці.
Електромагнітні пускачі здатні працювати в силових мережах різної потужності. Вони під’єднуються до приборів постійного та змінного струму силою до 1000 ~ 1600 Ампер, напругою до 690 Вольт змінного струму (~ АС), або до 1500 Вольт постійного (DC).
Конструкція та основні властивості магнітних пускачів
У конструкцію магнітних пускачів входять наступні вузли:
- Електромагнітна схема. Дистанційне керування контактором відбувається за рахунок електричного ланцюга з електромагнітними полями, виникаючими навколо котушки. Ця котушка вбудовується в корпус та підключається до джерела напруги. Струм проходить через котушку, створюючи магнітне поле. Як тільки пристрій буде вимкнено від мережі, це поле зникне та контакти повернуться до первинного стану.
- Пари силових контактів. Служать для замикання та розмикання силового ланцюга. Після подачі струму за допомогою якоря рухомі контакти переміщаються до нерухомих та перебувають у зчепленому стані. Як тільки струм зникне, контакти будуть розімкнені за допомогою пружини. Для виробництва контактів використовуються зносостійкі матеріали - мідь, металокераміка та срібло. У пристрої налічується стільки ж контактних пар, скільки полюсів.
- Дугогасні камери. Використовуються для запобігання підгорянню контактів. Оскільки в процесі розмикання силових контактів виникає електромагнітна дуга, гасити її потрібно за допомогою спеціальних решіток. У контакторів камери гасіння більше, ніж у пускачів. Кожен полюс має власну камеру.
- Допоміжні блок-контакти. Пристрій може мати або не мати даний вузол. Нормально замкнуті контакти у неробочому стані завжди замкнуті, нормально відкриті у неробочому стані відкриті.
Пристрої, що мають одну чи декілька пар керуючих контактів, використовуються для керування однієї або декількох ліній одночасно. При цьому блок-контакти не можуть включати або відключати пристрій, а лише повідомляють про стан основних контактів.
Приведемо основні технічні параметри контактних приладів:
- Різновиди за типом ланцюгу управління:
- АС - змінний;
- DC - постійний;
- АС / DC;
- Номінальний струм головного ланцюгу In (Ампер). Наприклад, 9 типорозмірів із діапазонами струмів 6 - 630 А (AC-3), 20 - 1000 А (AC-1);
- Напруга ланцюгу управління:
- 27 - 2000В, DC;
- 110 – 1600В, АС;
- Номінальна потужність під час навантажень Р, кВт (АС-1, АС-3…);
- Кількість пар силових контактів та їх особливості:
- Контактори можуть бути: 1-но полюсними, 2-полюсними, 3-полюсними, 4-полюсними;
- Пускачі бувають: 3-полюсний або 4-х полюсними;
- Напруга котушки управління (В): 220 або 380 Вольт (АС);
- Конфігурації основних контактів: Н.З., Н.В.;
- Додаткові вбудовані блок-контакти:
- Присутні в кількості від 1 до 6 пар, та їх виконання (Н.В., Н.З.);
- Відсутні;
- Категорія застосування (АС1, АС3…);
- Час спрацювання у разі замикання / розмикання (мс);
- Функція реверсування;

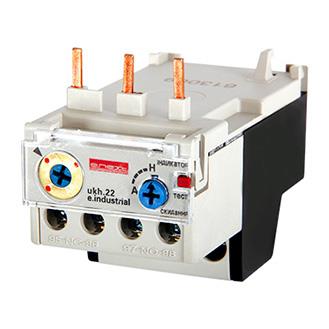

- Захист від перевантаження (теплове реле);
- Напруга, яку здатна витримати ізоляція Ui (500 В);
- Імпульсна напруга, що витримується контактором (наприклад, 6 кВ);
- Захист (ІР), робоча температура повітря (°C), кліматичне виконання;
- Приєднання провідників (за допомогою гвинтових затискачів);
- Монтаж на панель, DIN-рейку.
Основні функції та сфери застосування
Пускачі магнітні та контактори виконують захисну функцію в процесі керування силовими лініями. Особливо це необхідно в роботі з високими пусковими струмами. Пристрої здатні працювати як нормальному, так і в інтенсивному режимі, і навіть режимі очікування.
Існують контактори постійного та змінного струму, які використовуються в мережах силою до 1600 Ампер та напругою до 690 Вольт. Основним компонентом пускача є 3-полюсний контактор змінного струму, що складається з електромагнітної котушки з контактами.
Зараз можна купити магнітні пускачі наступних типів:
- Реверсивний – використовується під час реверсивного керування силовим агрегатом;
- Нереверсивний - служить для пуску, зупинки та захисту двигуна;
- Для плавного пуску – запускається за принципом зірка, потім трикутник. Призначений для зниження пускових струмів двигуна втричі.
Призначення та конструкція пускачів і контакторів багато в чому схожі, тому ці пристрої часто плутають. Плюс до всього, виробники вводять споживачів в оману, називаючи товари невірно. Зараз під різними брендами випускаються різні типи, класи та серії пристроїв. Варто звернути увагу, що національні компанії називають вироби пускачами, а іноземні – контакторами.
Якщо порівнювати електромагнітний пускач та контактор, можна знайти безліч спільних рис. Однак відмінностей також багато і основними є наступні:
Своєю чергою, пріоритетними навантаженнями для контакторів є силові ланцюги.
- Призначення. Сучасний магнітний пускач 220В/380В є багатофункціональним пристроєм і використовується для:
- включення та відключення 3-фазних асинхронних електромоторів змінного струму, а також забезпечення їх нормальної та стабільної роботи, захисту від коротких замикань та перевантажень;
- запуску та відключення побутових приладів високої потужності (пічок, нагрівачів, світильників та насосних станцій). Також застосовні для керування пасажирськими та вантажними ліфтами тепловими системами та автоматичними підйомниками.
- Полюси та їх кількість. Контактори оснащені від 1 до 4 пар силових контактів, тому пристрій можна використовувати не лише у 3-фазній, а й 1-фазній мережі. Пускачі ж забезпечені 3 парами силових контактів, а керуючі контакти застосовуються для реверсування, гальмування та захисту від навантаження.
- Захисний корпус та його особливості. Тиристорні контактори в порівнянні з пускачами оснащені досить великими дугогасними камерами, через що їх дуже складно помістити в оболонку. Вага та габарити приладів також досить великі. Незахищений пристрій, як правило, монтують у спеціальні шафи та закривають на ключ. Так він буде захищений від впливу вологи та пилу.
Пускачі ж навпаки оснащені захисним корпусом із пластику, який захищає від опадів та пошкоджень.
Як вибрати електромагнітні пускачі
Перш ніж купити магнітний пускач або контактор, радимо Вам вивчити особливості та технічні параметри даних пристроїв. У каталогах компаній-виробників зібрано всю необхідну інформацію, яка допоможе зробити правильний вибір. Якщо ж Ви зовсім не володієте знаннями у сфері електрообладнання, доцільно звернутися до професіоналів. Важливими критеріями підбору є:
- Серія. Національні виробники пропонують пристрої наступних серій: ПМЛ, ПМЕ та ПМА. Асортимент іноземних компаній набагато ширший, але й ціна вища. Орієнтуватися необхідно на показник потужності, на який розраховані дані пристрої.
- Ступінь захисту. Ступінь захисту пристрою повинен відповідати умовам, в яких він буде використовуватися.
Також зверніть увагу, що робоча напруга котушки та ланцюгів керування повинні бути однаковими.
Потужні приводи необхідно оснащувати пускачами із системою гасіння дуги, що виникає в процесі розведення контактів.
Переваги покупки контакторів і магнітних пускачів в DeWatt
Перевагами нашого інтернет-магазину є:
- широкий асортимент товарів. Пропонуємо якісні електротовари від національних та зарубіжних виробників. Якщо Ви не знайдете необхідного товару, ми з радістю запропонуємо гідну альтернативу;
- зручність оформлення замовлення. Ви можете оформити замовлення на бажаний товар у телефонному режимі, на сайті або у соціальних мережах;
- компетентні працівники. Наші фахівці допоможуть Вам вибрати бажаний пристрій, ґрунтуючись на потребах. Також у нас можна замовити комплексні системи «Розумний дім», спроектовані під конкретний об'єкт;
- Лояльна цінова політика. Пропонуємо магнітні пускачі за ціною виробника та з гарантією якості. Для постійних та оптових замовників є знижки;
- Оперативна доставка до будь-якого населеного пункту України зручним для Вас способом.
FAQ
За якими критеріями вибрати електромагнітний пускач?
Вибираючи магнітний пускач або контактор, зверніть увагу на такі параметри:
- Серія. Національні компанії випускають пристрої таких серій, як ПМЛ, ПМЕ та ПМА. У закордонних виробників асортимент набагато ширший і ціни вищі. При покупці враховуйте не величину, а потужність, на яку розраховані пристрої.
- Показники напруги котушки та ланцюгів керування повинні збігатися.
- Показник захисту приладу повинен відповідати умовам, в яких він буде використаний.
Які різновиди магнітних пускачів існують?
Існує кілька типів пристроїв, які відрізняються за такими параметрами:
- Призначення. Реверсивний магнітний пускач здатний змінювати напрям оборотів силового агрегату, звичайний – ні.
- Наявність кнопок керування. Деякі моделі оснащені сигнальними лампами і кнопками управління, але такими є далеко не всі пристрої.
- Зносостійкість. Прилади іноземного виробництва мають клас захисту А. Національні виробники випускають моделі класу А, Б і навіть В.
- Наявність додаткових контактів. В асортименті представлені нормально відкриті та нормально закриті моделі.
Який асортимент магнітних пускачів представлений в магазині «DeWATT»?
Інтернет-магазин електротоварів «DeWATT» пропонує понад 200 моделей магнітних пускачів та контакторів таких брендів, як «Hager» (Німеччина), «Eaton» (Чехія) та «CHINT» (Китай). У каталозі зібрані недорогі та якісні пристрої в корпусі та без нього.
