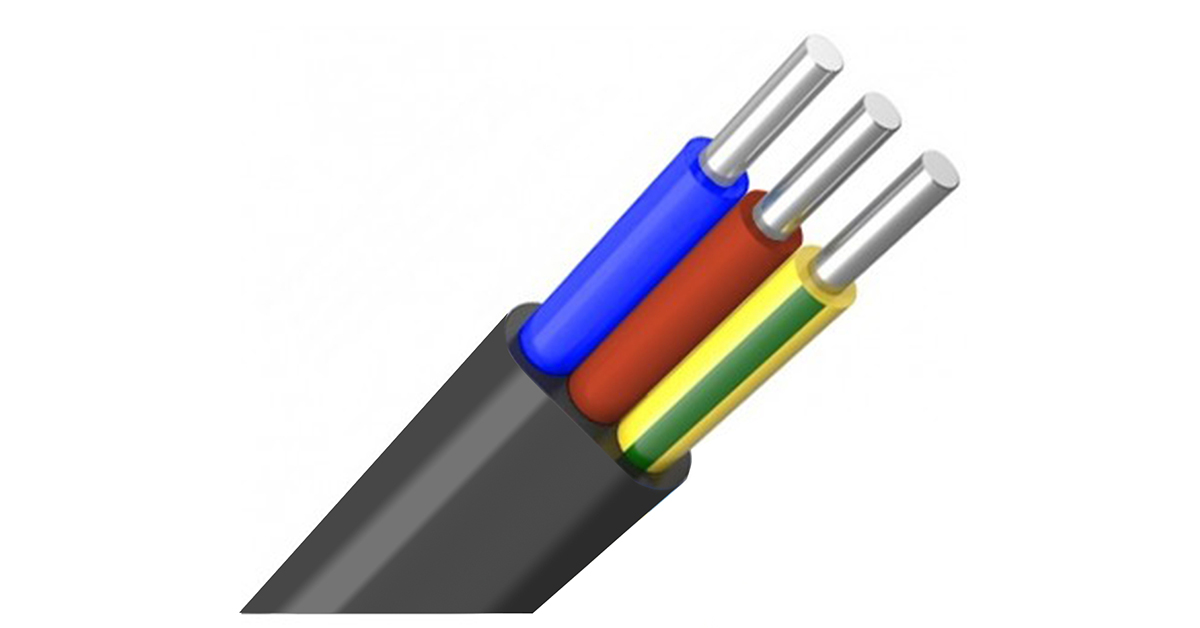

Кабель АВВГ
Кабель АВВГ має струмопровідні жили з алюмінію, ізоляцію та покриття з полівінілхлориду, його використовують для одиночної прокладки у приміщеннях з різним ступенем вологості, також його можна застосувати на вулиці і для прокладки в землі. Силовий кабель АВВГ виконує функцію переміщення та розподілу електроенергії змінного струму напругою 0,22-0,38 кВ, або 0,6-1,0 кВ, частотою 50 Гц для живлення стаціонарних електроустановок.
Інтернет-магазин «DeWATT» пропонує недорого купити силовий кабель АВВГ, вартість якого за метр менше мідного, з такими ж параметрами, до 3-х разів, що особливо вигідно для ліній великої протяжності. Також можна виконувати монтаж провідника на різних опорах і конструкціях на тросах, через його легку масу. Він до 40% легше мідного аналога, з такою-ж провідністю і ізоляцією.
Особливості та сфера експлуатації кабелю АВВГ
Важливо зазначити, що вартість дроту не висока, а вага мала. Окрім цього він має інші характеристики, які також важливо зазначити:
- Широкий діапазон температур, допустимих для належного функціонування від -50°С до +50°С при вологості 98% при +35°С;
- Стійкість до високих температур, які досягають +70°С, у разі номінального струму;
- Стійкість до температури +80°С протягом восьми годин за умови інтенсивного перевантаження;
- Можливість нагрівання до +160°С протягом 4 сек у випадку короткого замикання;
- Стійкість до корозійних процесів та появи цвілі;
- Робочий стан активного використання до 30 років.
Специфічні особливості та негативні аспекти:
- Електропровідність алюмінію менша ніж міді у 1,64 рази, саме з цієї причини товщина силового алюмінієвого кабелю більша, за умови однакової сили струму з мідним дротом;
- Кінці алюмінієвого кабелю зачищені, тому можуть окислюватися, таким чином викликаючи перегрівання місця з’єднання, тому необхідно знати всі тонкощі та норми виконання з’єднань з алюмінієм;
- Не витримує механічних перевантажень, тобто сильні розтягування, удари чи перегини.
Ізольований провід АВВГ з полівінілхлоридовим покриттям використовують:
- Для прокладання ліній електропередач зовні у горизонтальному та вертикальному напрямках по стінах споруди, у пустотах будівельних блоків та інших конструкцій, а також у каналах для кабелів для тунелях;
- Для сухих приміщень та приміщень з високим рівнем вологості повітря, які слугують для промисловості, а також будинків, квартир та сільськогосподарських будівель;
- Для ліній електропередач, які проходять надворі, або у блоках;
- У підвалах, гараж, колекторах, шахтах, горищах та інших місцях з несприятливим температурним режимом та рівнем вологості;
- Одинарне прокладання гарантує безпеку від пожеж, тому кабель можна розташовувати в небезпечних місцях, де є ризик займання;
- Для прокладання під землею (стійкість до корозійних процесів), але враховуючи недопустимість надмірних механічних навантажень, включаючи рух транспорту, або ризик пошкодження будівельними інструментами, під час земляних робіт. З такою метою краще обирати захищений АВБбШв.
Головні характеристики кабелів АВВГ
Конструкція кабелю силового алюмінієвого:
- Алюмінієва жила 1-2 класу гнучкості (монолітна або секторна) у кількості 1 – 5 штук, перетином поперечного перерізу 2,5 – 1000 мм2;
- Ізоляція з ПВХ полівінілхлориду білого кольору або різнокольорового маркування. Фаза різних кольорів. Нуль позначається літерою «N» та має блакитне забарвлення. Заземлення або «РЕ» – жовте забарвлення із зеленою смугою;
- Зовнішня ПВХ негорюча НГ або негорюча недимляча НГД ізоляція чорного кольору.
Жили можуть складатися с одного дроту чи декількох. Кабелі з чотирма жилами, перетином 70-240 мм2, може бути у формі сектора, щоб максимально заповнити простір кола, яке сформоване з чотирьох провідників.
АВВГ буває 1-2 класу гнучкості (з 6-ти можливих). Від класу залежить гнучкість дроту. Під час прокладання, для провідника з декількома жилами радіус вигину дорівнює 7,5d, це показник оптимальної гнучкості, що стосується кабелю з однією жилою, то допустимий вигин має дорівнювати 10 зовнішнім діаметрам.
Під час маркування електричного кабелю зазначаються наступні характеристики: матеріал виготовлення, перетин, число провідників.
Таким чино, кабель, який використовують для введення у житловий будинок, під 3-х фазну мережу АВВГ 4х16 має розшифровку:
- А – матеріал, з якого виготовлені жили – алюміній;
- В – полівінілхлоридна ізоляція;
- В – полівінілхлоридне покриття;
- Г – відсутність захисного покриття чи броні;
- 4 – чотири струмопровідні жили;
- 16 – площа перетину кожної з них, зазначена у мм2.
4-х жильні АВВГ крім однакового перетину провідників, можуть бути з жилою, меншого перетину. Під час маркування цифрами після знака «+» це виглядає, наприклад, як: АВВГ 3х4 + 1х2,5.
Якщо електропровідники мають додаткові специфічні характеристики конструкції, то додається маркер:
т - тропічне виконання.
На що потрібно звернути увагу при виборі силового кабелю АВВГ
Щоб правильно підібрати алюмінієвий провід необхідно виходити з його призначення:
- Кількість жил підбирається, згідно:
- 1-на ізольована фазна жила - одна струмопровідна частина, яка призначена для пристроїв електромереж високої напруги. Наприклад, у виробничих або громадських будівлях, у магазинах, супермаркетах.
- 2-х і 3-х жильний використовується у однофазній мережі (220 В): 2 жили - робочі фаза і нуль (без заземлення) і 3 - із заземленням (РЕ);
- 3-4 жили для трифазних мереж (380 В): 3 - без заземлення, щодо 4-х четвертої, то жила працює як нульова робоча і захисна (PEN-провідник).
- 5 для під'єднання техніки з можливістю її управління на місці.
- Перетин підбирається, з урахуванням передбачуваного струмового навантаження, щодо значень потужності або струму приладів, що підключаються.
- Довжина береться з розрахунку віддаленості об'єкта, з урахуванням усіх перешкод, поворотів і відстаней. Якщо це великі відстані (десятки або сотні метрів), то крім навантаження, або споживаного струму враховуються втрати у електролінії.
Переваги покупки електротоварів в магазинах компанії «ДеВат»
- Ми надаємо широкий асортимент електротоварів за привабливими цінами, які наявні в каталозі на нашому сайті, тому ви можете легко купити силовий кабель або інші товари. Доречі, актуальні ціну на силовий алюмінієвий кабель можна дізнатися на нашому сайті або у наших менеджерів.
- Ми працюємо на пряму з виробниками без посередників, щоб забезпечити вас необхідними електротоварами без переплат.
- Ми маємо розвинену систему лояльності, знижок та спеціальні пропозиції для оптових клієнтів.
- Ми пропонуємо широкий асортимент як імпортних, так і товарів від вітчизняних виробників, які ми дбайливо перевіряємо.
- Ми можемо доставити потрібний товар в будь-яке місто України якомога скоріше.
FAQ
Як дати розшифровку абревіатурі?
Отже, розшифровка за стандартами ГОСТ має наступний вигляд:
- А – жили з алюмінію;
- В – полівінілхлоридне покриття струмопровідних жил;
- В – полівініхлоридна зовнішня оболонка;
- Г – відсутність додаткового захисту електрокабелю.
Де застосовується кабель?
Цей провідник може стати в нагоді під час проведення електромонтажних робіт:
- Монтаж підземної силової лінії електропередач;
- монтаж мережі по кабельним естакадам, мостам і навіть у блоках;
- прокладання електромережі у приміщеннях з несприятливим температурним режимом та рівнем вологості;
- монтаж проводки у небезпечних приміщеннях, де є ризик виникнення займання.
Які головні характеристики?
Серед головних характеристик слід зазначити:
- Номінальна напруга 660 та 1000 В;
- Частота змінного струму 50 Гц;
- Поперечний переріз жил від 2,5 до 240 мм2;
- Робочий температурний режим в діапазоні -50 – +50°С.
